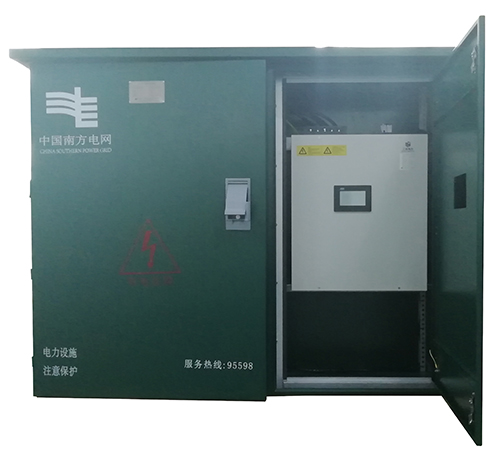

SDUR治理三相不平衡型电缆分接箱是一种将电能质量综合治理模块有机合理的融合在户外式电缆分接箱内，使其在具有电缆分接功能之外还兼具三相不平衡调节、SVG静止无功发生装器和APF有源滤波器功能的智能化设备。模块通过采集配电线路的电流、电压信号按照三相不平衡、无功、功率因数和谐波滤除的需求合理快速的补偿系统无功、滤除谐波和调节三相不平衡度，使主线系统功率因数控制到0.99，谐波滤除率在85%以上，三相不平衡度调节在5%以内。

产品特点

电能质量综合治理模块：

多种容量配置选择，合理的最大限度满足系统容量需求

响应速度快：15ms以内自动同时补偿系统所需的无功、滤除谐波和三相不平衡调节，能轻松应对任何复杂配电环境

实时采集电压电流参数，并自动分析电能质量情况，主要包括功功率因数、谐波、三相不平衡度等

标准的RS485通讯，可以远程控制监控，实现无人值守

主要核心元器件IGBT模块及驱动均采用国家知名品牌，使用DSP芯片高速检测和运算，确保模块的稳定、可靠运行、快速准确响应

具有分相补偿能力，有效的解决三相不平衡问题

动力分接组件

支持多种分接支路选择，1接2、1接4、1接6、亦可按需求配置

分层设计，与电能质量综合治理功率模块分层安装，易操作、维护

结构紧凑，进出线接线简单方便

创新设计

新构思：综合用户需求，全新的应用和结构设计理念

新功能：使常规的电缆分接箱增添了新的模块功能，既能实现容性或感性无功补偿功能，又能实现系统谐波滤除，还能解决三相不平衡问题，消除无功引起的电压波动，减少线损，实时提高系统的电能质量。

一机多用

满足电缆分接功能需求

自动调节系统三相不平衡度

满足系统无功补偿需求

动态跟随，滤除系统谐波

减少线路损耗、节省投资、占地和维护成本

减少电能质量问题带来的线路附加损耗

减少投资成本：降低电容补偿柜、有源滤波、三相不平衡调节设备成本

节省占地空间：模块集成合理设计，把箱体整体空间利用发挥到极致，节省了其他设备单独的安装空间

降低维护成本：模块化设计，智能工作方式，提高整机寿命，降低维护成本
