减温减压装置

编辑:环控自动化仪表有限公司(调节阀)
日期:2020-12-29  访问:134

减温减压装置





用途

      WY系列减温减压装置用在电站和工业锅炉及热电厂等处,将输送来的一次(性)蒸汽压力p1、温度t1进行减温减压使其二次蒸汽压力p2、温度t2达到生产工艺所要求的数值。WY系列减温减压装置及其配置的效控柜具有测量、执行控制的纵膈功能,广泛用于电站、石化、轻工、冶金等工业部门及城市供热、供暖系统。

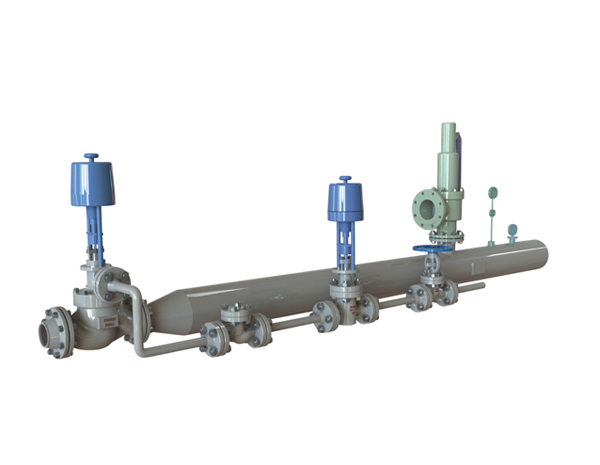

WY系统减温减压装置是我公司吸取国内外减温减压的先进技术和结构而开发的新一代的产品。它由减温减压阀、蒸汽管道、减温水管道和热力调节装置等四部分组成。


1. 减温减压阀


    高温高压蒸汽在一个阀体内部同时进行减温减压,并实现蒸汽的自调节。其减压件为多孔笼式结构,并有均流罩和节流孔板实现多级减压,其减压级数决定于蒸汽进出口的压差,每级压力约降低一半左右,从而减少了节流件的磨损,降低了高速气流产生的的振动和噪音。其减温与减压后有配置在阀内的减温器完成,减温水通过减温器内设置的机械雾化喷咀(圆柱形多孔喷咀)喷出,由高温蒸汽节流后的高速汽流将减温水充分雾化,将其迅速与高温蒸汽混合并快速蒸发为低温蒸汽,将避免管道内积水造成水击现象,达到了较好的减温效果。这是与文式管减温器的不同之处。另外喷咀上的射水孔数可随蒸汽负荷即节流面积的变化而同步,从而确保了足够的喷水速度,较之固定喷咀提高了不同蒸汽流量下的射水雾化效果,适用于更低的蒸汽负荷,提高了蒸汽流量的适用范围。阀座均采用单阀座结构形式,比双阀座减少了泄露量。减压件上的节流孔严格按线性排列,当提升时可连续打开(0~100%),可确保调节的准确性、精度高、调节性能好。


    该阀集减温、减压、消音三功能于阀体内一次完成,可避免温差过大造成的零件损坏,以提高阀门的使用寿命。


2.蒸汽管道


    由于减温减压阀的使用,取消了原减温减压装置中单独喷水减温的混合管道,是整个装置长度缩短了约1/2,结构紧凑占地面积少,减少了工程投资。官道上装设安全阀、压力表、温度计等,以保证装置的安全运行。


3.减温水系统


    由给水调节阀、止回阀、截止阀和给水管道等组成。给水调节阀的节流件为笼式套筒或多级节流件,能承受较高的压差,可避免高压介质通过小间隙产生气蚀,形成对阀座面和节流件的气蚀破坏,并减少泄漏量。节流孔按线性排列,同一口径的调节阀有不同的Cv值可进行选择,可确保调节的精度和灵敏度。


4.装置控制系统


    减温减压装置控制部分由DCS控制系统和执行机构组成,也可配套我公司自主研发的控制柜进行控制。其控制柜内包括:温度显示仪、调节器、报警器等,减温减压阀和调节阀所配的电动执行器分直行程和角行程两种可供订货时选择。


性能指标


1. 出口次流量Q的变化范围基本为10%Q~100%Q.根据要求最小流量还可以更低。


2. 进口压力和温度:低压p1≤1.0MPa,t1≤300℃


中压p1≤4.0MPa,t1≤450℃


次高压p1≤5.4MPa,t1≤485℃


高温高压p1≤14.0MPa,t1≤540℃


3. 出口蒸汽压力p2,温度t2按用户要求值,其调节精度不低于2.5级。


4. 噪音:装置正常运行时,在减温减压阀下游一米,同时隔管壁一米处测量,噪音声级低于85分贝。
