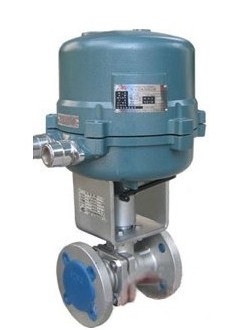

ZHRO电动O型球阀|电动防爆球阀

ZHRO电动O型球阀|电动防爆球阀

一、电动O型球阀 结构特点及应用范围

ZHRO型电动O型球阀，是由电子式角行程电动执行机构3610R或3410R系列与球阀调节机构组成。具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

二、电动防爆球阀 设计标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

三、电动防爆球阀 主要技术参数

公称通径 mm1520253240506580100

额定流量系数Kv203872110170270380510940

公称压力 MPa1.0；1.6；2.5；4.0；6.4

额定转角 °0～90

流量特性快开

介质温度 ℃-20～120

阀体材质HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

球体材质1Cr18Ni9；0Cr18Ni12Mo2Ti

配执行机构型号PN10、16361RSA-05

341RSA-05361RS(X)B-10

341RS(X)B-10361RSC-30

341RSC-30

PN40361RS(X)B-10

341RS(X)B-10361RSC-30

341RSC-30361RSD-150

341RSD-150

四、电动防爆球阀 执行器主要技术参数

类别型 号输出力矩 N.m动作时间 S/90°技术参数

普通型361RSA-05

341RSA-055017电 源：220±10%Va.c.50Hz

驱动电机：交流可逆电机

输入信号：1-5V d.c.

4-20mA d.c.(信号线用屏蔽线)

开度信号：4-20mA d.c.

保护等级：相当IP55

防爆标志：ExdⅡBT4

361RSB-10

341RSB-1010018

361RSC-30

341RSC-3030024

361RSD-150

341RSD-150150042

防爆型361RXB-10

341RXB-1010018

四、电动防爆球阀 主要外形尺寸

PN16电动防爆球阀外形尺寸

公称通径LDD1D2n-dHD3

151309565464-φ14322260

2014010575564-φ14325260

2515011585654-φ14333260

32164135100764-φ18427290

40180145110844-φ18448290

50200160125994-φ18456290

652201851451184-φ18495380

802501951601328-φ18535380

1002802151801568-φ18568380

1253202452101848-φ18635380

1503602802402118-φ22700380

20040033529526612-φ22860520

PN40电动防爆球阀外形尺寸

公称通径LDD1D2n-dHD3

2014010575654-φ14366290

2515011586764-φ18366.5290

32180140100844-φ18426380

40200150110994-φ18506380

502201651251184-φ18516380

652501851451328-φ18610520

802802001601568-φ18670520

1003202351901848-φ22698520

1254002702202118-φ26710520

1504003002502848-φ26730520

五、电动防爆球阀 订货须知　

1. 产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
