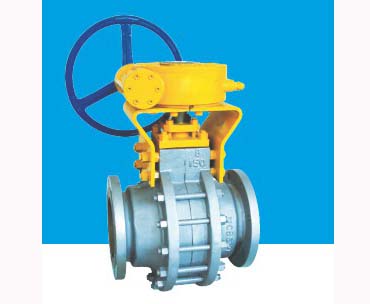

耐磨对分式固定球阀结构特点及工作原理

1、 阀门采用左阀体与右阀体结构对分，球杆采用一体设计，保证了球体的对中性，并且球杆采用不同材质，保证了球的硬度处理的材质要求，以保证了阀杆的钢性与强度。

2、 阀座弹簧采用耐磨损，高性能的材质lnconelx750，而且阀座两端还加两道防火、高温圈，保证了阀座长期有效运行。

3、 阀门采用双阀座设计、双向都能满足密封要求。

4、 硬度处理：球体及球体流道喷焊镍基合金Ni60，HRC＞58，厚度＞1mm，填料采用整体式结构，使用安装与更换方便，阀座及阀座流道喷焊Ni55HRC≥53，厚度≥mm，镶的流道孔管喷焊Ni60，HRC≥58先进的超声喷涂技术，能够适应高温的变化，并且可以耐冲刷，耐腐蚀，有效提高阀体终合性能。

5、 执行机构：根据介质的工况，选择高性能的机构，以符合远距离控制、集中控制、自动控制和现场操作要求。

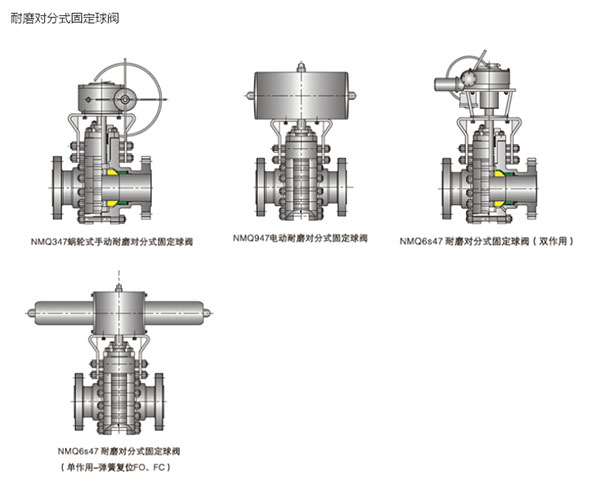

6、 控制方式：涡轮传动；气动控制；电动控制。

用途：

1、 耐磨对分式固定球阀是煤工化装置最重要的阀门，每台气化炉三联单个；气化炉下部下渣口与锁斗罐相连的管道上两个；上面一个常开，以备下面的锁斗阀放障时使用，锁斗罐排放口一个，它们参加排渣程序控制，它们耐受高温、高压和灰渣的直接磨损，开关次数频繁，要求在高压差情况下，密封性能良好对阀门结构和材料选择工艺要求很高。

2、 耐磨对分式固定球阀在煤气化气化炉每个烧嘴的水煤浆进料管道上设一台起着切断的作用，一台循环阀。在氮气管线和灰水管线上也没有快速切断阀。这种阀门参与气化炉安全连锁系统，必须工作安全可靠。水煤浆具有高压、高粘度、高磨损的特性。而灰水系统具有一定的腐蚀性、结垢性。同时这种阀门都要求密封良好和不定的开关速度。

工艺参数：

适用介质：灰水、煤浆、氮气、固体粉末、溠水及颗粒等

压力等级：150Lb~1500Lb

温度范围：—40℃~750℃

公称通径：1/2’’~20’’

材质：

阀体：CS/SS(WCB、CF3、CF8、CF3M、CF8M)

球体：SS硬化处理（CF3、CF8、CF3M、CF8M）

阀座：SS硬化处理（CF3、CF8、CF3M、CF8M）

阀杆：17—4PH（沉淀硬化不锈钢）

阀杆套：304离子氮化

阀门结构特点：

1、 对分式设计

2、 固定球设计

3、 球、杆一体式设计

4、 特殊设计的阀座弹簧保护系统

5、 双阀座设计

6、 特殊的硬度处理工艺

7、 整体填料

性能特点：

1、 最小的磨损

2、 扭矩小、开关灵活

3、 最少的维护量

4、 密封性好

5、 零部件互换性强

6、 防火、防静电

7、 使用寿命较长
