XC-HPF谐波保护器

编辑:西安西驰电气(产品说明书)
日期:2020-05-07  访问:680

一、谐波的危害随着电力电子技术的快速发展、非线性负荷的增加,配电网络中的电压、电流畸变率越来越严重,通常情况下可在用户侧对大功率设备进行谐波治理。实际情况是很多用电量小的设备,如:医院的精密仪器、实验室的测量仪器、化验室的仪器、控制系统的控制电,电脑、PLC、DSC、传感器等,尤其是配电网络中的“高次谐波”,其频率在2KHz以上的谐波,更是毫无办法,经常受到谐波的干扰。这种情况,在这些设备的输入侧安装XC-HPF谐波保护器,可以有效地保护控制系统的电子设备,使其免受高次谐波的危害。


二、高次谐波的危害:

      1、引起串联及并联谐振,放大谐波,造成危险的过压或过电流

      2、产生谐波损耗,使用电设备效率降低

      3、加速电气设备绝缘老化,使其容易击穿,从而缩短使用寿命

      4、干扰通讯系统,降低信号的传输质量,破坏信号的正确传递

      5、计算机电子设备、PLC等芯片死机,寿命大幅缩水

      6、引起保护装置误动作或者拒动作


三、谐波治理:

      1、减少了导体的集肤效应,避免导体的温度升高

      2、降低变压器的铜损、铁损,减少了能耗

      3、提高通讯设备工作环境,防止数据网络阻塞,使通信线路比特错误率大大降低,避免网络瘫痪

      4、确保功率因数补偿设备的使用寿命

      5、防止保护装置的误动作

      6、能够保证精密加工设备的加工精度


四、XC-HPF谐波保护器性能
      XC-HPF谐波保护器可以有效地消除电网中的高频脉冲尖峰,高频(2kHZ以上频率)谐波对于用电设备的干扰,滤除高频噪声,净化电源电压波形。本谐波保护器能吸收功率较高的数千瓦的浪涌信号。谐波保护器的应用十分广泛,如电子仪器、仪表、精密仪器、计算机系统、PLC、DCS通讯设备、音视频输入、交直流电源、点击、继电器噪声的抑制等各个领域。可以减少控制设备的死机,提高设备寿命,并且减少谐波对设备的危害。


五、XC-HPF谐波保护器技术优势
      1.应用频段宽:能够吸收2kHZ~10MHZ的各种高次谐波和高次噪声等干扰。
      2.体积小,易安装:结构设计合理,支持壁挂式和导轨安装,接线简单。安装方便。
      3.可靠性高:具备效率高,响应速度快,无噪声特点,可极为有效地将谐波控制在发生源。
      4.适用性广:适合各种精密感性负载。


六、技术规格
1、基本参数:
接线方式:单相、三相
功率接线端:L、N、PE(单相);A、B、C、N、PE(三相)
外接开关:10/16、2P(单相);10/16、2P(三相)
安装方式:壁挂,35mm导轨安装
安装尺寸:150W×65H×110Dmm(单相);150W×65H×110Dmm(三相)
电压等级:220V(单相);380V(三相)

2、功能:
吸收2k-10MHZ频率各种能量的谐波干扰,自动消除用电设备产生的随机高吸谐波和高频噪声等干扰

3、性能指标:
额定电压:AC 220±30%(单相);AC 380±30%(三相)
额定频率:50/60±15%
脉冲电流:12000A
钳位电压:对2500V(1.2us/50us)的浪涌电压,可以限制在1000V以上
抗浪涌电流:对2500V(1.2us/50us)的浪涌电压,浪涌电流不超过1000A(80us/20us)
电路连接方式:单相接地(单相);三角形、星型(三相)
绝缘电阻:1000M
耐压:AC 2000V,1min,无击穿闪络
接点容量:100A

4、滤波性能:
保护频率:2k~10MHz
泄露电流:1mA

5、外部环境:温度范围 -30℃~+70℃
存储温度:-50℃~+90℃
相对湿度:95%
大气压力:52-108kpa’
工作环境:无腐蚀爆炸及导电尘埃,无言中霉菌存在,无剧烈震动,无冲击源

6、安装:
安装方式:35mm标准导轨

7、电磁容兼:
震荡波抗扰度:IE60255-22-1 Ⅲ级
静电放电抗扰度 IE60255-22-2 Ⅲ级
射频电磁场辐射抗扰度 IE60255-22-3 Ⅲ级
电快速瞬间脉冲群抗扰度 IE60255-22-4 Ⅲ级

8、电源:
功耗:<1W
发热:温升<5℃


七、安装接线
1、安装
导轨安装:

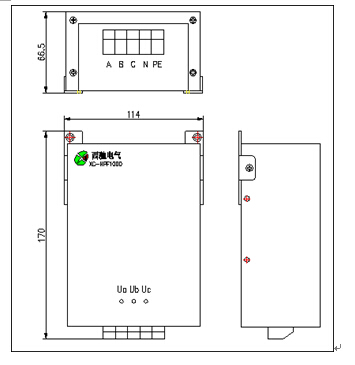

35mm导轨安装及外形尺寸


壁挂安装
壁挂安装及尺寸

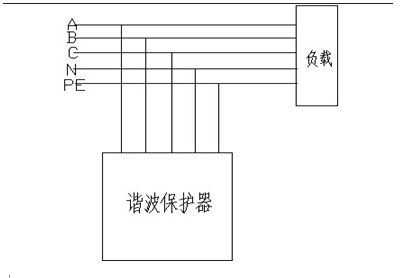

2、接线
a:2.5mm导线
b:相序正确
c:A.B.C.N.PE对应谐波保护器上的A.B.C.N.PE。
接线端子:L、N、PE(单相);A、B、C、N、PE(三相)



西安西驰电气(产品说明书)

西驰电气产品说明书
地址: 西安市高新区草堂科技基地秦岭四路西2号

销售热线:4000-114-666
邮箱:xichi@163.com
QQ:
画册分类:电器设备
