CMVFB系列高压防爆软起动装置

编辑:西安西驰电气(产品说明书)
日期:2020-05-07  访问:2032


CMVFB系列高压固态软起动装置概述:
      CMVFB系列高压固态软起动装置(以下简称软起动装置)主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成,可满足不同的电流及电压要求。
      产品广泛应用于额定电压3000—10000V的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用,是理想的高压电机起动及保护设备。

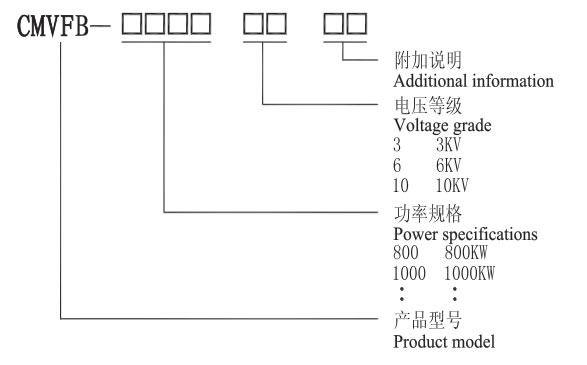

CMVFB系列高压固态软起动装置型号说明:

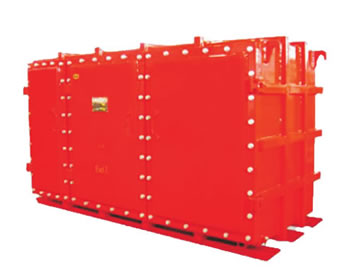

CMVFB系列高压固态软起动装置设计结构:
      ☆ 完整的CMVFB系列软起动装置是一个标准的电机起动、保护装置,用来控制和保护高压交流电机。标准的CMVFB产品主要由以下部件组成:高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。
      ☆ 可控硅模块:每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求,选择可控硅串联的数量不同。
      ☆ 可控硅保护部件:主要包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。
      ☆ 光纤触发部件:采用强触发脉冲电路,保证触发的一致性和可靠性;利用光纤触发进行可靠高低压隔离。
      ☆ 真空开关部件:在起动完成后,三相真空旁路接触器自动吸合,电动机投入电网运行。
      ☆ 信号采集与保护部件:通过电压互感器、电流互感器、零序电流互感器对主回路电压、电流信号进行采集,主CPU控制并进行相应保护。
      ☆ 系统控制与显示部件: 32位ARM核微控制器执行中心控制、LCD液晶,可显示电压、电流,故障信息、运行状态等。


CMVFB系列高压固态软起动装置工作原理:
       CMVFB系列的控制核心是微处理器CPU。微处理器对SCR进行相角触发控制以降低加在电机上的电压,然后通过慢慢地控制加在电机上的电压和电流平滑地增加电机转矩,直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流,减少对电网和电机自身的冲击。同时也减少了对连在电机上机械负载装置的机械冲击,以延长设备的使用寿命,减少故障和停机检测时间。

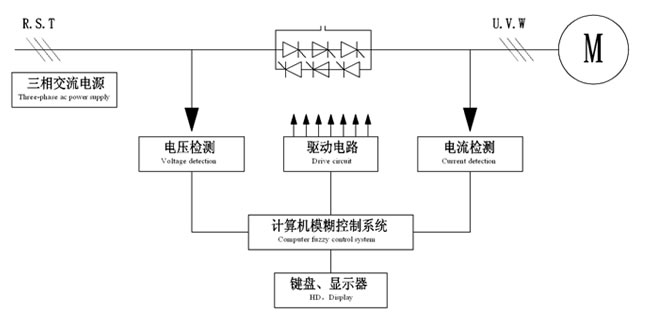

      当电机达到全速运行后,电机电流降到正常全速运行的电流值,CMVFB系列软起动装置有一个旁路输出继电器,从而使旁路高压真空接触器闭合,使电机电流经旁路接触器,防止SCR导通所产生的压降引起的热损耗,提高了工作效率及可靠性。(如下图)


CMVFB系列高压固态软起动装置技术特点
      ☆ 免维护:可控硅是无触点的电子器件,不同于其他类型的产品需经常维护液体和部件等,把机械寿命变为电子元件使用寿命,连续运行数年也无需停机维护。
      ☆ 安装使用简单:CMVFB是一个完整的电机起动控制和保护系统,安装时只需连接电源线和电机线即可投入运行,在加高压运行前,允许使用低压对整个系统进行电气测试。
      ☆ 备份特性:装置内部装有可直接起动电机的真空接触器,如果CMVFB出现故障,可利用真空接触器直接起动电机,以保证生产的连续性。
      ☆ 以高压晶闸管为主回路部件,并具有均压保护和过电压保护系统。
      ☆ 先进的光纤传输技术,实现高压晶闸管的触发检测与低压控制回路之间的隔离。
      ☆ 采用32位ARM核微控制器执行中心控制。
      ☆ 中文液晶,操作界面人性化。
      ☆ 具有RS-485通讯接口,可与上位机或集中控制中心进行通信。
      ☆ 所有电路板均经过严格的老化实验。


更多有关CMVFB系列高压固态软起动装置的安装示意图、功能说明、参数项、故障代码、面板使用说明以及电气图您可以直接点击: http://www.xichi.cn/Service/downloads/typeid/3.html   进行下载查看,西驰电气感谢您的关注!!
