西默电气Power-Bus智能消防疏散指示系统解决方案

集中电源集中控制型（2线制）

功能特点：

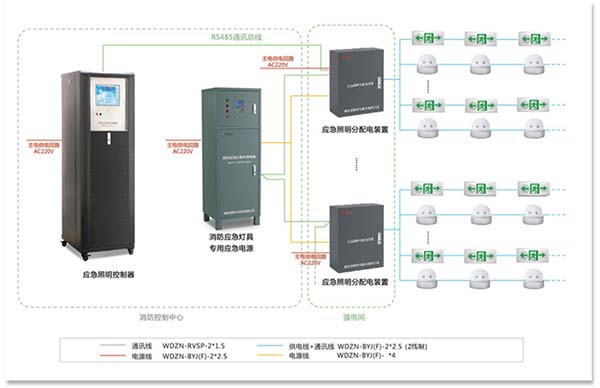

1、系统组成：应急照明控制器、应急照明配电箱、消防应急标志灯具和消防应急照明灯具。

2、供电方式：由主电（市电AC220V）回路向应急照明配电箱供电，再由应急照明配电箱降压为DC24V，向该区域各个供电回路连接的集中控制型消防应急灯具供电。

3、联动方式：干接点联动、串口或RS485联动。

4、应用场景：适用各种中小型商业综合体、医疗卫生服务机构、教育机构、写字楼、展厅展馆、交通枢纽等

智能消防应急照明疏散指示系统技术说明

  1.本工程采用"集中控制型消防应急灯具"系统，系统应符合《GB17945-2010》消防应急灯具国家标准,并具备公安部消防产品认证中心出具的产品型式认可证书。

  （1） 西默电气智能消防应急照明疏散指示系统由应急照明控制器、消防应急专用电源、集中电源集中控制型消防应

急标志灯具、集中电源集中控制型消防应急照明灯具等组成；所有设备及灯具具有唯一地址。

  （2）系统内终端灯具集中供电，供电电压24V,灯具不带电池,灯具供电时间不小于120min,消防应急灯具专用应急电源供电时间不小于120min,应急照明控制器供电时间不少于180min

  （3）标志灯的颜色应为绿色，其表面亮度应大于50cd/m2，小于300cd/m2。

  （4）安装于距地面0.5米墙壁的疏散指示标志灯，应具有防撞设计，灯体凸出墙面应小于2cm。

  （5）通讯汇集模块安装在现场配电间内的消防应急灯具专用应急电源内，消防应急灯具专用应急电源落地安装时宜高出地面50mm以上,安装在墙上时，其底边距地面高度宜为1.3 m～1.5m，靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.0m。

2.本系统的管线要求如下:

  (1)集中电源集中控制型消防应急标志灯具/照明灯具的电源线及通信线同管敷设、采用{WDZN-BYJ(F)-2*2.5+WDZN-RVSP-2*1.5-SC20}穿钢管敷设,当使用其它敷设方式时,通信线改为带屏蔽双绞线.

  (2)集中电源集中控制型消防应急灯具地埋标志灯具采用防水线材：WDZN-BYJ-3*2.5-SC20穿钢管敷设。

  (3)设备层的通讯线采用WDZN-RVSP-2*1.5-SC15穿钢管敷设,当使用其它敷设方式时,采用带屏蔽双绞线.

3.系统基本功能要求：

  （1）日常管理OFF/ON程序采用二次编程方法由业主确定；

  （2）监控主站系统自动对下层设备及灯具进行实时监测，发生故障时可发出声光报警；声故障可手动消除，光故障必须排除故障后解除.

  （3）系统持续主电工作48小时后每隔30天能自动由主电工作状态转入应急工作状态，然后自动回复到主电工作状态；备电持续时间30S-120S。由此保证在灾难发生前系统及每一个灯具均是处于完好状态；系统持续主电工作每隔一年能自动由主电工作状态转入应急工作状态并持续至放电终止，然后自动回复到主电工作状态；且不小于30分钟。由此保证在灾难发生前系统及每一个灯具均是处于完好状态；

  （4）强迫点灯：火灾信号输入，全系统灯具均进入强迫点亮状态；

  （5）紧急疏散程序方案：需要时可统一据火灾信号标志灯进行编程:对危险区域的楼梯出口灯关闭，指向危险区域的应急标志灯的箭头调整。灯具有频闪功能，吸引人们视觉注意，引导人员安全快速的逃离危险区域。当发生火灾时，消防中心收到火灾报警器的火灾信息后，与智能疏散系统主机消防联动，把火灾信息发送给智能疏散系统主机，智能疏散系统主机收到联动信息后，进行逻辑分析，再发送命令给所有灯具。

4.消防联动可用以下方式之一实现：

  （1）采用干结点由FAS系统按每个(或汇集)防火分区一个着火点信号方式提供给XIMO8000 V4系统；

  （2）采用RS232、RS485或CAN接口,标准modbus协议由FAS按每个(或汇集)防火分区一个着方式提供给XIMO8000 V4系统。

5.本系统作为安全系统,中央监控主站设于消防中心机房内.为了确保XIMO8000 V4内系统的稳定性,免受计算毒及恶意攻击对系统的损害,除接受经专门的编程的FAS系统防火分区一个着火点信号输入信号及对应返回信号外,其它均采用非开放的运行模式(内系统自行管理,对外只是单向传送信息).

6.系统施工时应通知系统供应商派遣技术人员到现场指导。

     注：

  （1）施工时，各不同种类的线型用扎带扎好，避免线材混乱错接,以便于以后排查；

  （2）如工程项目里有地埋指示灯；同一条直线方向地埋指示灯表面的logo标志需统一放置一侧；美观整洁。
